某公司由于压缩空气系统存在问题，压缩空气得不到很好的净化，所以与我们取得联系，我们技术人员通过电话交流了解到，系统的主要问题有三种：

　　1、系统油水过多，影响后部设备的使用；初步分析在压缩空气温度不高的情况下，可能是过滤系统配置不合理或者压缩空气过滤器效率太低；

　　2、系统中配有冷冻干燥器，干燥器出口管路有结露现象；

　　3、系统的储气罐冷凝水排放不及时，可能会影响压缩空气质量；

　　针对以上存在的问题，技术人员建议采取以下的技术方案：

　　1、在储气罐下部安装零耗气的冷凝液排除器，排水器采用液位感应原理，会根据冷凝液的多少来及时排放，并且不存在浪费空气的现象；

　　2、希望用户能使用露点仪，检测干燥器的干燥效果，如果干燥效果不理想（根据实际需要，冷干机出口露点一般低于7℃），建议更换干燥器；

　　3、在冷冻干燥器的下游安装三级过滤器，分别为旋风液体分离器，1μm和0.01μm压缩空气过滤器。

　　4、ISO8573.1标准

　　应用技术条件（该公司提供的技术条件）：

　　空气流量：8Nm³/min

　　压力：7bar

　　冷冻干燥器的出口温度＜35℃

　　压缩空气净化系统设计方案如下图：

　　压缩空气净化系统设备说明：

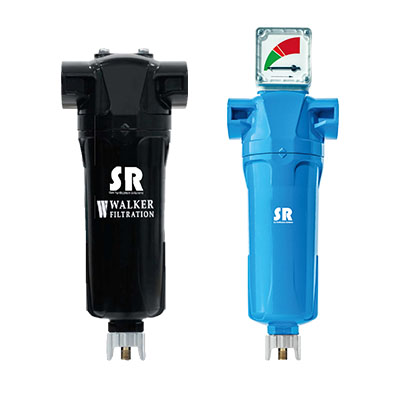

　　1、气水分离器A080WS

　　旋风分离器采用机械旋风离心原理，把经冷冻干燥器形成的大量液态水和大颗粒的液滴旋转分离出压缩空气，99%分离液态水和大的悬浮液滴，减少压缩空气过滤器的压差，提高过滤器的过滤效率

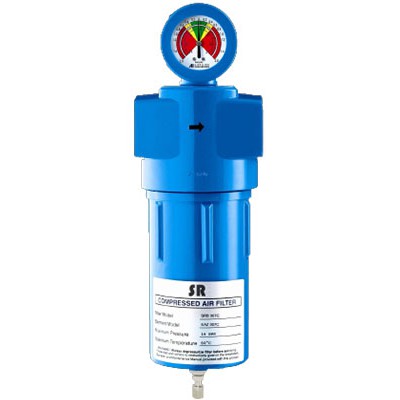

　　2、1μm压缩空气过滤器A080X1和0.01μm压缩空气过滤器A080XA

　　1μm过滤器用来分离悬浮在压缩空气中的小液滴，0.01μm的过滤器用来进一步把剩余的微量悬浮的小液滴凝成大的液滴经过滤分离出压缩空气。在过滤时压缩空气温度不超过35℃的条件下，过滤后的压缩空气符合ISO8573.1标准，含油量低于0.01mg/Nm³。

　　3、冷凝液排除器DM15CA

　　及时排除储气罐下面的冷凝液，不损耗压缩空气
