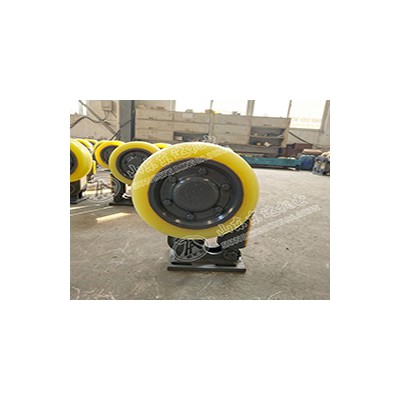

滚轮罐耳Ls42.5双轮产品详情
感谢您使用我公司生产的滚轮罐耳。本产品用于立井提升容器（箕斗、罐笼、平衡锤），为其提供导向和缓冲。其产品结构强度大，性能好，使用寿命长，可靠性高，运行平稳，调整方便，维修简单。弹簧浸油润滑，动态特性好，弹力稳定，是大力推广的绿色环保产品。本产品有多种规格，能满足客户的各种需求。 表1 基本参数及主要尺寸 订货说明 滚轮罐耳是我公司自行研制开发的组合钢罐道导向装置，滚轮罐耳主要由滚轮、支架、弹簧缓冲装置、底座等组成。弹簧缓冲装置由调节套、调节螺杆、螺母、碟簧轴、导向套、并帽、紧定螺钉、碟簧、平键、缸筒等组成。 滚轮罐耳缓冲装置采用碟形弹簧组，符合煤炭部标准MT236-1991，其作用原理是滚轮受力通过支架、调节套、调节螺杆、碟簧轴施与碟簧上，通过碟簧轴上、下运动释放和压缩碟簧组实现缓冲。 碟簧轴在导向套内及缸筒底部的导向孔内上下运动，碟簧轴下端铣有键槽，受缸筒底部平键的作用碟簧轴不能转动。导向套拧入缸筒并压住碟簧轴使碟簧轴的轴肩压紧碟簧，为了安全可靠导向套用并帽锁紧，并与缸筒一起配钻孔、攻螺纹，用紧定螺钉紧固。 运转中由于滚轮的胶层被磨损，通过调节螺杆调节滚轮使滚轮前倾靠近罐道。调节螺杆一端为左旋螺纹另一端为右旋螺纹，分别拧入调节套和碟簧轴，调整时松开调节螺杆下边的螺母，逆时针转动调节螺杆，螺杆拧出，滚轮前倾靠近罐道，调好后紧固调节螺杆下边的螺母。 故障现象 原因分析 排除方法 备注 1 滚轮转动不灵活 轴承损坏 更换轴承 轴承游隙太小 拆下副轮毂，用圆螺母调整轴承游隙 密封损坏，轴承腔进污物 清洗轴承，更换密封，注入适量润滑脂 2 滚轮旷 摆架下铰链套磨损，间隙大 更换新套及铰链轴 轴承游隙太大 拆下副轮毂，用圆螺母调整轴承游隙 3 滚轮轮毂有过热现象 轴承缺少润滑脂 注入适量润滑脂 4 胶轮磨损快且易损坏 滚轮与罐道接触过紧 调整滚轮接触到罐道即可，不要加预紧力 5 缓冲效果降低或失效 长期使用，蝶簧刚度低 增加蝶簧预压变形量或更换蝶簧 蝶簧碎 更换蝶簧 摆架，缓冲缸各铰链锈蚀，无法转动 清理污物，润滑铰链 滚轮罐耳Ls42.5检修及维护 固定螺栓 支架 弹簧缓冲装置 滚轮 备注 年 月 日 年 月 日 年 月 日滚轮罐耳Ls42.5产品详细
滚轮罐耳Ls42.5型号与分类

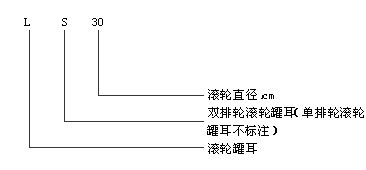

2.1 型号及含义：

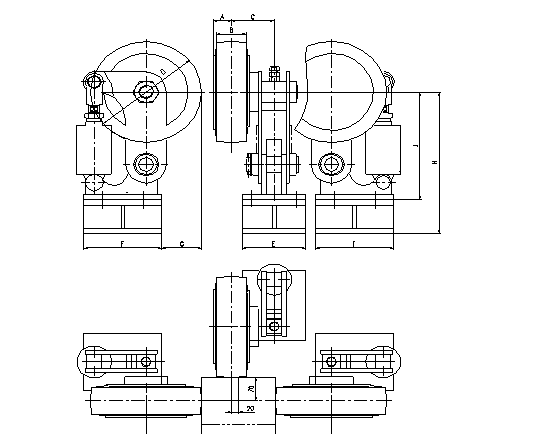

图1 L25/30/35滚轮罐耳

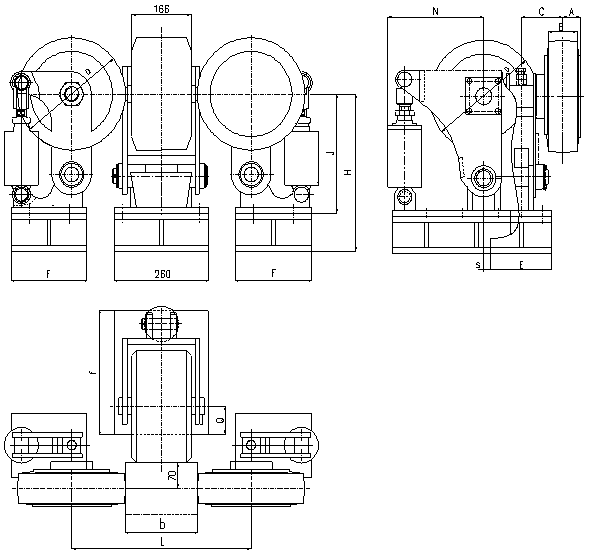

图2 LS30/35滚轮罐耳
2.2 规格型号示例：
2.3 基本参数与尺寸见表1：滚轮罐耳Ls42.5安装维修
4.1滚轮罐耳的安装：
将滚轮罐耳用螺栓与提升容器连接，调整好三个滚轮罐耳相对罐道的位置，保证与罐道的间隙一致（间隙约为2mm），轴心线水平，径向中心线垂直于罐道面，然后锁紧固定螺栓。
4.2滚轮罐耳的使用：
根据滚轮磨损情况，应对滚轮进行调整，方法是松开螺杆锁紧螺母，转动螺杆使滚轮靠向罐道，间隙0～2mm，调好后紧固锁紧螺母。滚轮罐耳Ls42.5注意事项
应定期对滚轮主轴顶丝、螺母、轴端螺母及其余紧固件是否紧固、滚轮是否松旷、滚轮运转和磨损情况及摆架是否变形等进行检查，如发现异常应查明原因，复原后才能使用。
如发现质量问题，不得自行拆卸，应与经销商协商修理或退还，也可直接与本公司联系。
易损件清单备件名称滚轮直径mm说明250300350标准件轴承303103031130313标准件聚氨酯轮mm外径×内径×宽度250×148×90窄轮300×182×89宽轮300×179×165窄轮350×192×106宽轮350×196×165标准件密封圈内12× 2.65内125× 2.65内145× 2.65标准件
由于现场实际情况各不相同，建议您在选订设备型号及规格时，尽可能将您的要求描述详尽并与相关专业技术人员充分沟通，指明型号、数量，如要特殊供货，请另附加具体的书面说明。特征与原理
故障及维护
故障分析及排除序号
滚轮罐耳应定期维护，滚轮罐耳的轴承6个月加注一次润滑脂，滚轮、支架、弹簧缓冲装置、底座每年检查一次，对螺纹、弹簧、轴销等重新加注润滑脂。

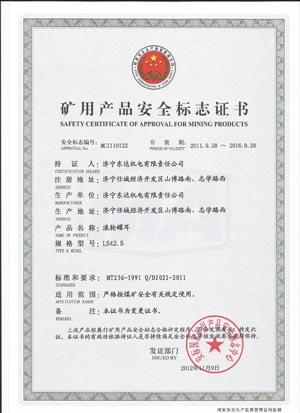

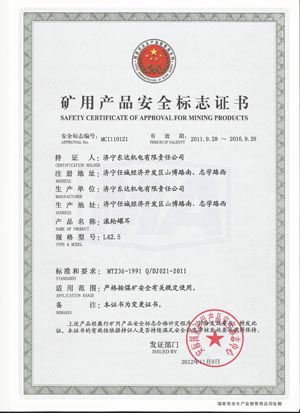

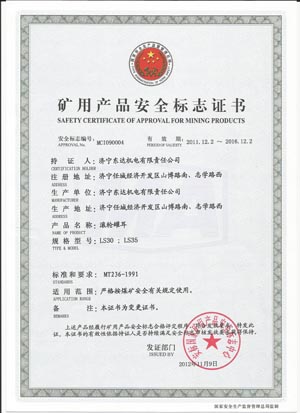

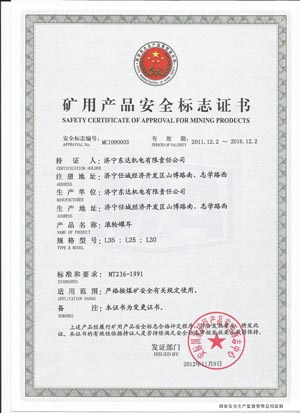

维护一览表：项目 维护日期 滚轮罐耳Ls42.5产品证书
